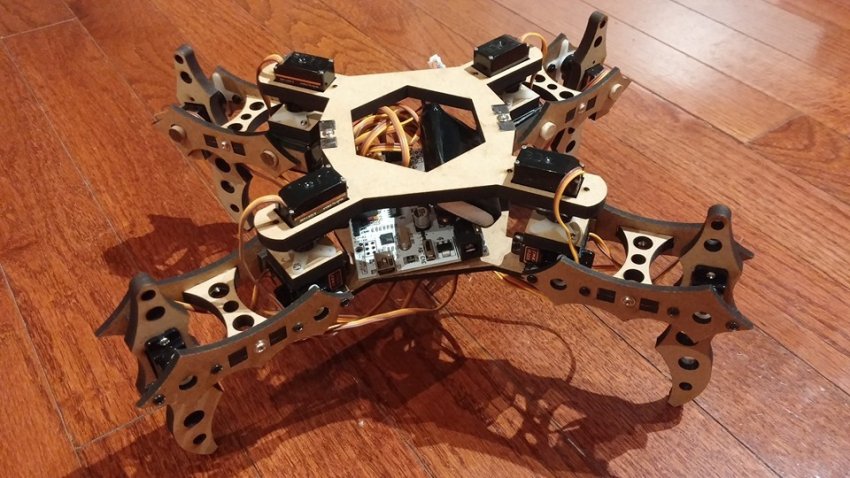

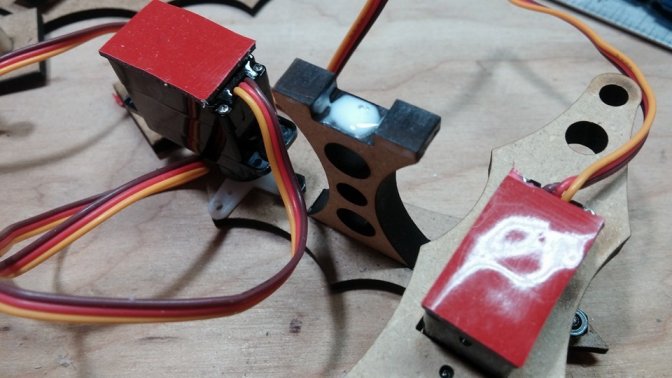

本项目展示了一款名为BIDER的激光切割四足机器人框架，采用3mm和6mm MDF板以及直径8mm的木棒组装。结构中使用3M双面胶带固定舵机和关节板，如参考照片所示。选用9G EMAX舵机，其线缆布局设计精良，使舵机舱与舵机尺寸精确匹配——插入时无需额外空间容纳线缆，降低了线缆损坏的风险。8mm木棒应切割至约10mm长度；建议稍长而非稍短，圆片从板上略微突出是可以接受的。本设计仅用于激光切割，需要基本组装。请参考照片进行指导，如有问题欢迎提问——本项目将根据需要更新。
