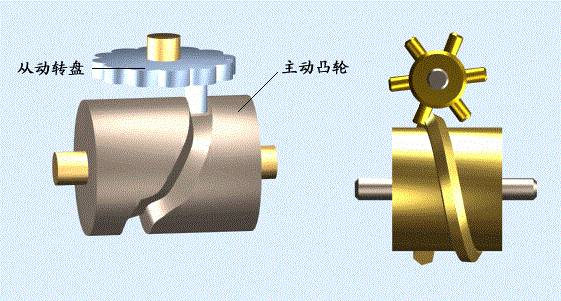

01 凸轮式间歇运动机构

凸轮式间歇运动机构由主动凸轮、从动转盘和机架组成。主动凸轮的圆柱面上有一条两端开口、不闭合的曲线沟槽或凸脊，从动转盘端面上有均匀分布的圆柱销。当凸轮转动时，曲线沟槽或凸脊拨动从动盘上的圆柱销，使从动转盘做间歇运动。

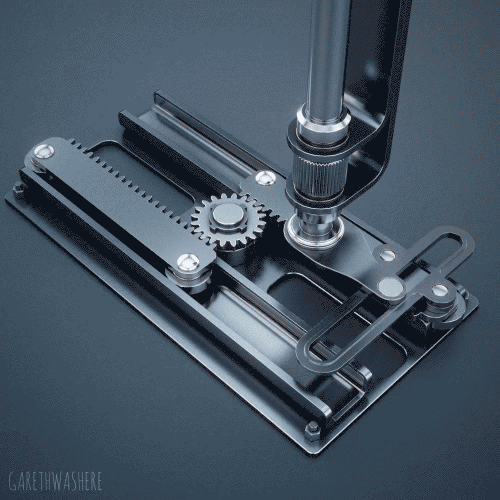

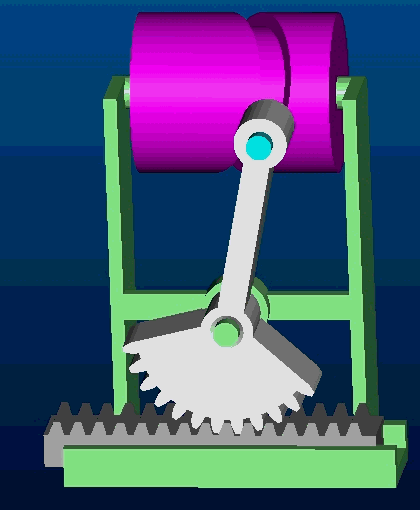

02 齿轮齿条传动

齿轮齿条工作原理是将齿轮的回转运动转变为齿条的往复直线运动，或将齿条的往复直线运动转变为齿轮的回转运动。

齿轮齿条机构是由齿轮和齿条构成的，齿条分直齿齿条和斜齿齿条， 齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。

齿条的主要特点：

（1） 由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2） 与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3） 与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

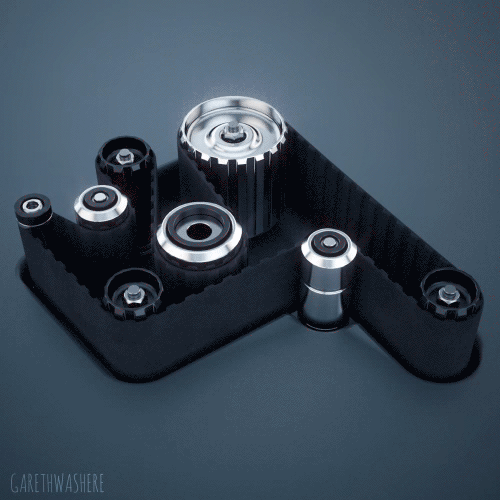

03 带传动

带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。

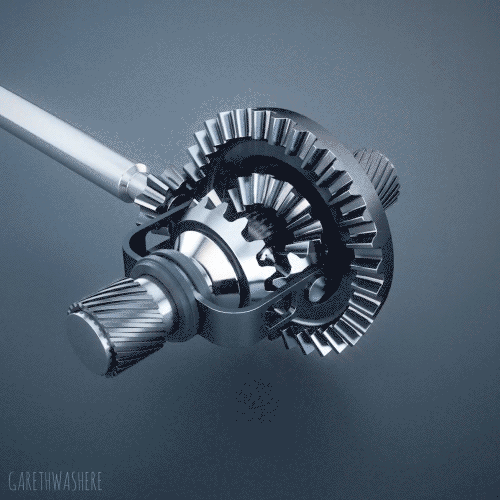

04 齿轮传动

▼

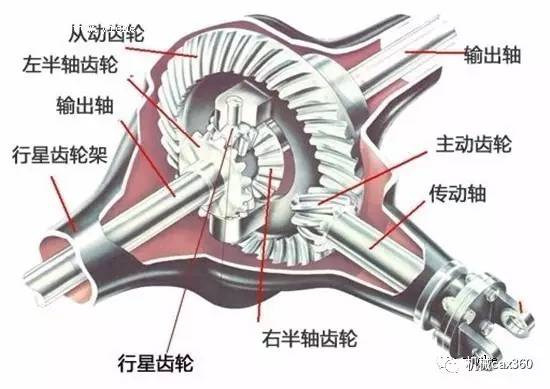

此结构类似于汽车差速器，主要由左右半轴齿轮、两个行星齿轮及齿轮架组成。

发动机的动力经传动轴进入差速器，直接驱动行星轮架，再由行星轮带动左、右两条半轴，分别驱动左、右车轮。差速器的设计要求满足:(左半轴转速)+(右半轴转速)=2(行星轮架转速)。当汽车直行时，左、右车轮与行星轮架三者的转速相等处于平衡状态，而在汽车转弯时三者平衡状态被破坏，导致内侧轮转速减小，外侧轮转速增加。

05 缝纫机原理

▼

大多数缝纫机的基本原理都是相同的。汽车的核心是内燃机引擎，缝纫机的核心是线圈缝合系统。缝纫机只需将针部分穿过织物。在机针上，针眼就在尖头的后面，而不是在针的尾端。针固定在针杆上，针杆由电机通过一系列的齿轮和凸轮牵引做上下运动。当针的尖端穿过织物时，它在一面向另一面拉出一个小线圈。织物下面的一个装置会抓住这个线圈，然后将其包住另一根线或者同一根线的另一个线圈。

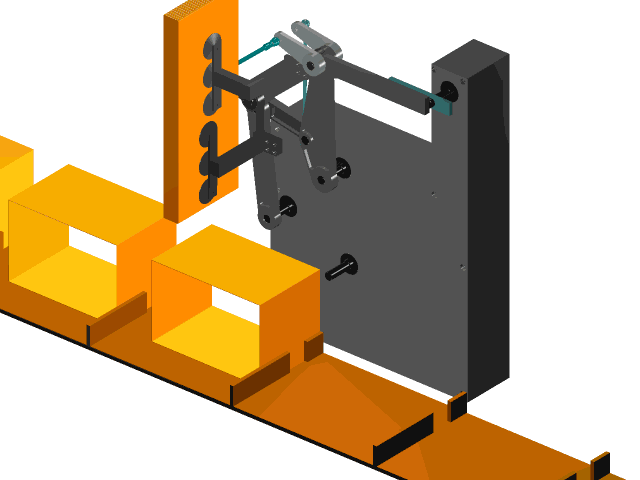

06 机械手

机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。控制系统是通过对机械手每个自由度的电机的控制，来完成特定动作。同时接收传感器反馈的信息，形成稳定的闭环控制。
